SEAF-40-01-L-10-2-RA-K-TR

Name: Samtec SEAF-40-01-L-10-2-RA-K-TR
Brand: Samtec
SKU: 200-EAF4001L102RAKTR
Price: 44934 CLP
Availability: InStock

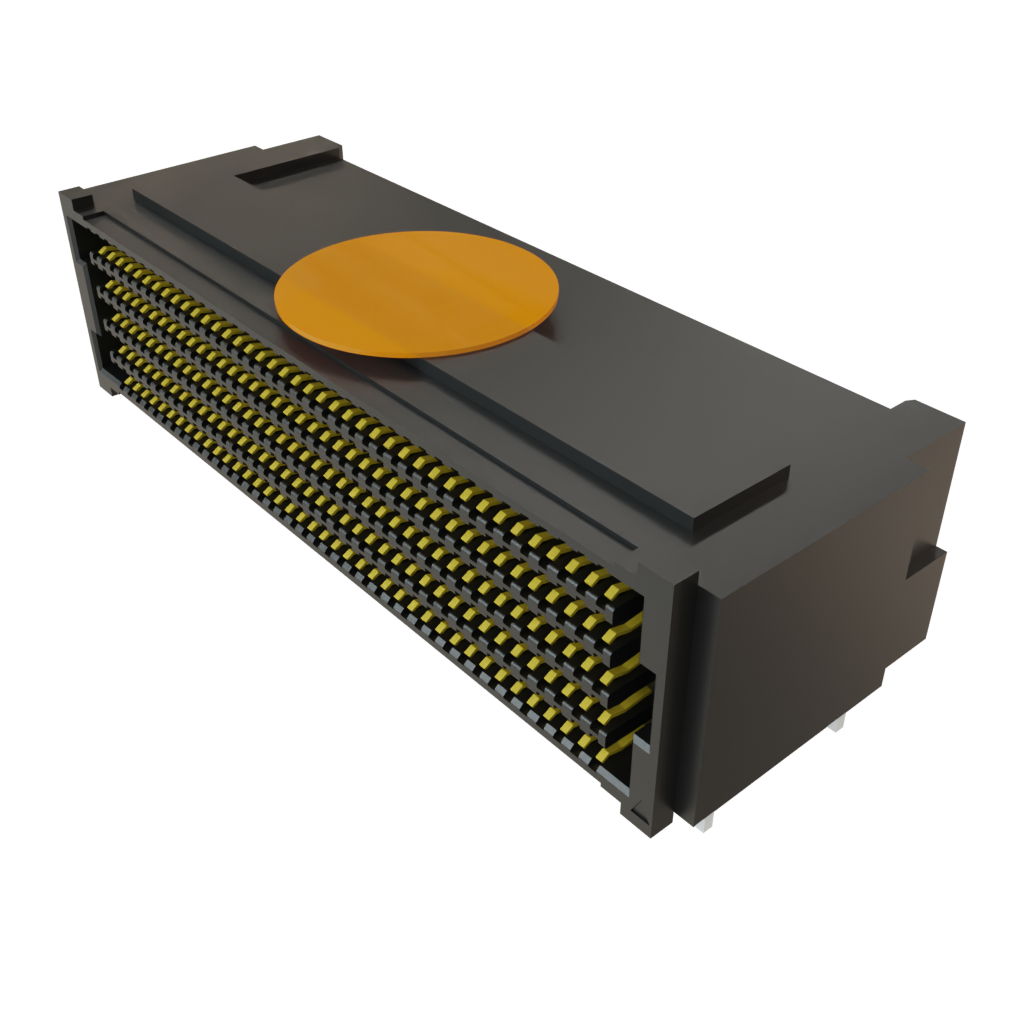

Las imágenes son para referencia solamente
Ver especificaciones del producto

Mouser N.º:

200-EAF4001L102RAKTR

Fabricante N.º:

SEAF-40-01-L-10-2-RA-K-TR

Fabricante:

Samtec

Descripción:

Conectores placa a placa y Mezzanine .050 SEARAY High-Speed High-Density Open-Pin-Field Array Socket

Hoja de datos:

SEAF-40-01-L-10-2-RA-K-TR Hoja de datos (PDF)

Modelo ECAD:

Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.

Más información

Conozca más sobre Samtec SEAF-40-01-L-10-2-RA-K-TR

En existencias: 38

Existencias:: 38 Se puede enviar inmediatamente

Se ha producido un error inesperado. Vuelva a intentarlo más tarde.
Plazo de entrega de fábrica:: 3 Semanas Tiempo estimado de producción de fábrica para cantidades superiores a las que se muestran.

Las cantidades superiores a 38 estarán sujetas a requisitos mínimos de pedido.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

Precio ext.:

Est. Tarifa:

Precio (CLP)

Cantidad	Precio unitario	Precio ext.
	$44.934	$44.934
	$42.974	$429.740
	$41.350	$1.033.750
Envase tipo carrete completo (pedir en múltiplos de 50)
	$38.326	$1.916.300
	$32.928	$3.292.800
	$28.011	$7.002.750
	$23.968	$11.984.000
1.000	Presupuesto

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor de atributo	Seleccionar atributo
Fabricante:	Samtec
Categoría de producto:	Conectores placa a placa y Mezzanine
RoHS:
Producto:	Headers
Número de posiciones:	400 Position
Paso:	1.27 mm (0.05 in)
Número de filas:	10 Row
Estilo de terminación:	Solder
Ángulo de montaje:	Right Angle
Altura de pila:	7 mm
Régimen de corriente:	2.7 A
Régimen de voltaje:	240 VAC
Temperatura de trabajo mínima:	- 55 C
Temperatura de trabajo máxima:	+ 125 C
Revestimiento del contacto:	Gold
Material del contacto:	Copper Alloy
Material del alojamiento:	Liquid Crystal Polymer (LCP)
Serie:	SEAF-RA
Empaquetado:	Reel
Empaquetado:	Cut Tape
Aplicación:	Power, Signal
Marca:	Samtec
Régimen de inflamabilidad:	UL 94 V-0
Estilo de montaje:	SMD/SMT
Tipo de producto:	Board to Board & Mezzanine Connectors
Cantidad de empaque de fábrica:	50
Subcategoría:	Board to Board & Mezzanine Connectors
Nombre comercial:	SEARAY

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla de verificación

Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Specification Sheets

Technical Resources

Test Report (PDF)

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

High-Density Arrays

Samtec High-Density Arrays include board-to-board mezzanine connectors and rectangular cable assemblies. These components are offered in a range of mounting angles, including horizontal, right, straight, and vertical with a wide selection of termination styles. The number of positions ranges from 100 to 560 while the number of rows ranges from 4 to 14. Samtec High-Density Arrays are available in several pitches, including 0.635mm, 0.8mm, and 1.27mm.

5G Solutions

Samtec 5G Solutions support the ultra-high frequencies and high data rates that emerging 5G technologies demand. As this 5G network quickly gains momentum, new systems, devices, and equipment are needed for technologies such as mmWave, Massive MIMO, beamforming, and full-duplex (FDX). Samtec 5G Solutions feature high-performance products for four applications: Test and Development Systems, Remote Radio and Active Antennas, Network Equipment, and Automotive and Transportation.

SEARAY™ SEAF & SEAM Connectors

Samtec SEARAY™ SEAF and SEAM Connectors feature a 1.27mm pitch grid, a rugged Edge Rate®contact system, and up to 56Gbps high-speed performance. SEAF high-density socket connectors series includes the SEAF-RA right-angle socket, the SEAF8 0.8mm open-pin-field array, the SEAFP press-fit socket, and the SEAFP-RA right-angle press-fit socket. The SEAM connectors feature low insertion/withdrawal forces and are available in 7mm to 17.5mm stack heights. Samtec SEARAY SEAF and SEAM Connectors meet IPC-A-610F and IPC J-STD-001F standards.

Flexible Stacking Connectors

Samtec Flex Stacking Board Connectors feature a large variety of board-to-board connectors with design flexibility. These Samtec board-to-board connector systems are available in a variety of pitches, densities, stack heights, orientations, and other standard or modified options, making it easy to find the right connector for any application. Flex-Stack options include one-piece, low profile pass-through, elevated, hermaphroditic, shrouded, coplanar, parallel, and perpendicular. Post heights are adjustable in increments of 0.005” (0.13mm).

SEARAY™ SEAF High-Density Socket Connectors

Samtec SEARAY™ SEAF High-Density Socket Connectors feature 7mm to 40mm stack heights and up to 56Gbps performance rating. The SEAF series includes the SEAF-RA right-angle socket, the SEAF8 0.8mm open-pin-field array, the SEAFP press-fit socket, and the SEAFP-RA right-angle press-fit socket. SEAF socket connectors offer a solder on each tail for ease of processing and up to 560 single-ended I/Os or 140 differential pairs. Samtec SEARAY SEAF High-Density Socket Connectors are ideal for parallel, perpendicular, and coplanar applications.
